剛性防水套管安裝指南：步驟注意事項與製程說明

剛性防水套管依國家標准生產，防水效果卓越，廣泛用於鑄鐵管及非金屬管（需依管壁厚度修正尺寸）。以下為詳細安裝指南、注意事項及製程說明。

【安裝要求】

1. 適用範圍：適合鑄鐵管及非金屬管，實際安裈需依管材管壁厚度調整尺寸。
2. 外處理：翼環與鋼套管加工完後，外壁需刷底漆（樟丹或冷底子油）。
3. 材料標準：套管與翼環依表內尺寸製作，材質為A3鋼，採用T42焊條焊接。
4. 混凝土墻施工：穿墻位置必須為混凝土墻壁；遇非混凝土墻則需改築。Ⅱ型套管的混凝土環境徑需比翼環直徑（D4）大200mm，並一次澆固完成，內部填料搗實密閉。
5. 墻厚要求：防水套管處混凝土墻厚不得小於200mm，否則需加厚墻體，且加厚部分直徑最小比翼環直徑大200mm。

【注意事項】

1. 製作前務必詳閱圖紙，確認預埋套管的定位與作法。
2. 給排水套管安裝後，管口應與牆、梁、柱完成面平齊。
3. 鋼套管周邊需與止水翼環進行滿焊密封。
4. 管道坡度要均勻，避免倒坡；屋面出口處坡度應適當加大。
5. 安裝前檢查管體是否存在裂縫、砂眼，以及管壁厚度是否均勻。
6. 使用前需進行外觀、灌水與外壁沖水試驗，確認無裂縫與砂眼。
7. 確認承插口到位、牢固且密實。
8. 支吊架的設置需符合施工驗收規範。
9. 依建築平面圖、結構管面圖與立面圖確定套管長度；參照給排水平面圖、大樣圖與標準圖集完成製作。

【製程與方法】

剛性防水套管為常見的穿牆防水構件，製程簡單，通常依02S404防水套管圖集生產。具體流程為：

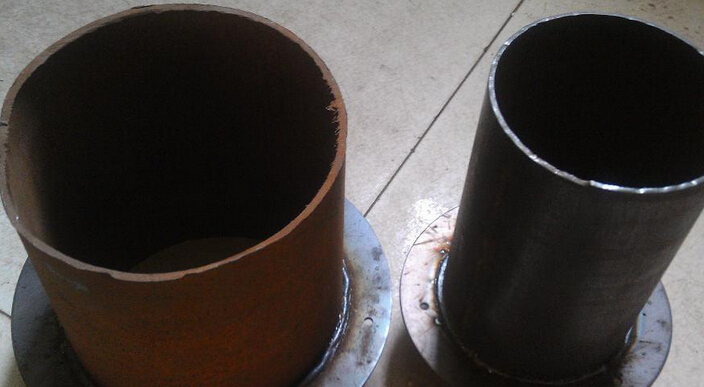

1. 以鋼板剪切成鋼管並附加翼環（環片由鋼板製成）。
2. 將組件置於混凝土墻體內，專注一般管道穿牆防水需求。
3. 標準長度為200mm，切割定長後與法蘭片焊接，結構為鋼管外加環狀翼板。
4. 適用情境：僅需單面防水且管道無位移變形要求；若要求雙面防水或管道有位移應改用柔性防水套管。
