混凝土裂缝的原因及预防措施

混凝土裂缝的成因复杂多样，设计与施工阶段均需高度重视，并严格遵循相关标准与技术规范进行操作。

混凝土裂缝的主要成因

(1) 混凝土拌合后，水泥中的碱性物质与活性骨料中的活性氧化硅发生反应，生成的胶状碱——硅胶从周围介质吸水膨胀，体积增大三倍，导致混凝土膨胀开裂。

(2) 在炎热、大风天气下，混凝土表面水分蒸发过快，水化热集中于内部，混凝土在浇筑数小时后仍处于塑性状态，易产生塑性收缩裂缝。

(3) 构件超载，例如承受超出设计的均布荷载或集中荷载，会产生内力弯矩，出现垂直于构件纵轴的裂缝；在较大剪力作用下，会产生斜裂缝并向上、下延伸。

(4) 若结构基础发生不均匀沉降，可能引发裂缝；随着沉降发展，裂缝会进一步扩大。

混凝土修补方法

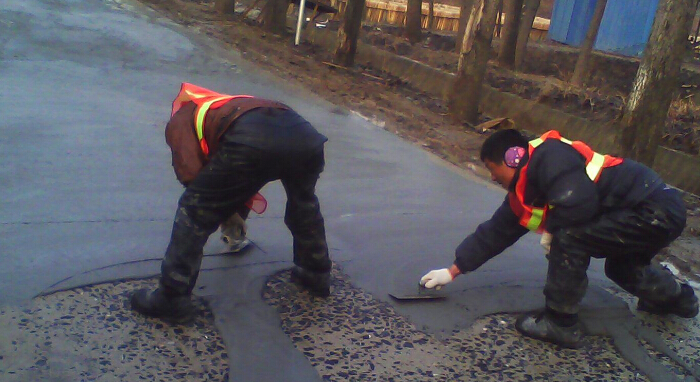

(1) 表面裂缝封闭处理：使用切割机在裂缝周围切割深约5-10毫米的沟槽，清除松动杂质，高压空气吹净后涂抹环氧灌浆液，刮平并打磨光滑。

(2) 内部混凝土修补：采用压力泵将粘合浆料注入裂缝，待其凝固硬化，以恢复结构整体性。

裂缝治理原则

(1) 必须深入理解设计意图和技术要求，严格执行设计与施工规范。

(2) 需认真分析裂缝成因与性质，根据受力情况和使用要求，采取差异化治理措施。

(3) 治理应确保原有结构的承载能力、防水性及耐久性。由于温度与收缩应力可能长期存在，处理后仍可能出现新裂缝。

沉降裂缝的主要预防措施

此类裂缝多为深进或贯穿性裂缝，走向与沉陷情况相关，通常沿垂直地面或呈30°–45°角发展，较大沉降裂缝往往伴随错动，宽度与沉降量成正比，且受温度影响较小，地基变形稳定后裂缝趋于稳定。

1. 对松软土、填土地基，在上部结构施工前应进行夯实与加固；

2. 确保模板具备足够强度与刚度，支撑牢固，使地基受力均匀；

3. 防止混凝土浇筑过程中地基被水浸泡，合理安排模板拆除顺序与时机，冻土上搭设模板需采取预防措施。

通过以上学习与了解，相信您已对混凝土裂缝的原因及预防有了更深入的认识。希望今日内容对您有所帮助。
