裝修圖紙識讀指南：掌握基礎知識與審核要點

對於裝修圖紙上的信息不是很看得懂？其實很多人對裝修圖紙感到困惑。一張小小的圖紙上標記了你家的居住面積、測量信息以及電線分布格局等資料。今天我們就為各位網友解答如何看懂裝修圖紙。

一、了解裝修基本信息：主要圖紙介紹

主要圖紙是裝修過程中關鍵環節的示意圖，讓戶主和施工人員清楚設計者的構想。裝修的主要圖紙包括原始建築測量圖、平面布局圖、天花吊頂布局圖等。

1、原始建築測量圖

什麼是原始建築測量圖呢？它包括房間的具體開間尺寸、牆體厚度、層高、房間梁柱位置尺寸、門窗洞口的尺寸位置，以及各項管井（上下水、煤氣管道、空調暖管、進戶電源）的位置、功能和尺寸等。這是一切設計圖紙的基礎，如果一開始的測量圖紙出現偏差，此後的設計圖紙和施工都會出現誤差，導致整個工程無法正常進行。因此，原始建築測量圖必須重點把握！

2、裝飾平面布局圖

裝飾平面布局圖中包含豐富的內容：牆體定位尺寸，有結構柱、門窗處應注明寬度尺寸；各區域名稱要注全，如客廳、餐廳、休閒區等；房間名稱要注全，如主臥、次臥、書房等；室內、外地面標高、牆體厚度應注明；如有樓梯，需標明平面位置的安排、上下方向示意及梯級計算；門的開啟方向；活動家具布置及盆景、雕塑、工藝品等的配置。

3、天花吊頂布置圖

天花吊頂布置圖是天花裝修項目中最重要的圖紙之一。它要求標明天花造型的尺寸定位、燈具位置及詳圖索引，並標註天花底面相對於本層地面建築面層的高度，同時要注全各房間的名稱。

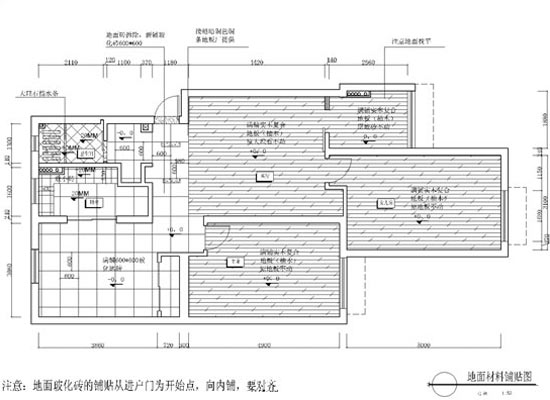

4、地面材質圖

地面材質圖即關於地面材質的任何內容。它標明需要鋪設的地面材料種類、地面拼花、材料尺寸及不同材料分界線。

5、配電系統圖

配電圖是設計圖紙中十分重要的一部分，各種電源插座的位置都需要妥善安排。業主在查看配電圖時，應注意插座的位置和數量，位置的安排要根據實際使用的方便性安排，綜合考慮門窗、家具的安排，避免插座被門窗遮蔽。同時，在數量上也不能一味節儉，要根據家中電器的數量和種類安排，並適當留出富余。

二、各種常見圖紙介紹：了解清晰避免遺漏

除了主要的圖紙，在家居裝修過程中，還有以下這些圖紙經常看到：

1、建築改建平面圖

建築改建平面圖是根據設計方案將需要改動結構的牆體在圖紙上標明。常用虛線表示需要拆除的牆體，深色表示改建的牆體。

2、強弱電布置圖

強弱電布置圖是關於居室內部所有強電和弱電的布置。房間裡所有開關的位置，以及每個開關所控制的電器、燈源都會在圖中清晰標示。

3、給水走向圖

給水走向圖是關於廚房、衛生間等處的給排水線路布置圖，包括給水管道的管徑尺寸、取水位置及高度、管線排布系統等。這在水管施工中尤其重要，必須以此圖為基礎。

4、立面圖、局部放大圖和節點詳圖

立面圖、局部放大圖和節點詳圖即從水平角度看到的房間局部位於剖面圖紙。它們包括牆體定位尺寸、各部位裝飾牆面造型的立面圖形與尺寸；固定家具造型的立面圖形、尺寸；各固定家具的剖面圖形、尺寸。

各固定家具的節點大樣圖形、細部材料、尺寸與構造做法；牆柱面裝飾造型、花台、欄桿、台階、線角等的尺寸及其他尺寸定位。在立面圖中，門窗標高和高度要分別注明，相應部位的天花剖面也要一併畫出，並標註天花造型部分的尺寸與標高。

三、審核圖紙注意事項：做個精明裝修人

審核圖紙需要看清比例、尺寸等信息，謹防設計師和施工隊鑽小空子。

1、看清圖紙的比例

很多消費者只喜歡看效果圖，忽視了施工圖。但效果圖上漂亮的造型，現場做出來可能與設計圖紙相差甚遠。問題往往在於設計師沒有按照施工圖紙來設計，而是把圖紙畫得美觀。因此，設計圖紙必須按照嚴格的比例來制作。

2、看清圖紙的尺寸

有些設計師由於沒有在現場作認真細致的測量，容易導致設計時有遺漏。特別是一些關鍵尺寸如果在設計時沒有掌握，施工時可能會出現設計與施工脫節的情況。

3、看選擇材料是否清晰

除了查看報價單，在設計圖紙上也應標註出主要材料的名稱和品牌，方便施工人員依照圖紙施工，也能幫助您避免上當受騙。

4、看制作工藝是否標注

施工圖紙中標注必要的制作工藝，一方面方便施工，同時也能約束施工人員，避免偷工減料，保證您獲得與合同洽談相符的工程項目。

能否看懂圖紙對於裝修而言至關重要。希望這篇文章能幫助您掌握圖紙識讀的要點。
