如何制作裝修水電施工圖：步驟與要點

許多人在裝修時會問如何制作裝修水電施工圖，其實並不複雜。透過本文的步驟說明，你能快速學會製作，並為家庭裝修帶來更多便利與保障。

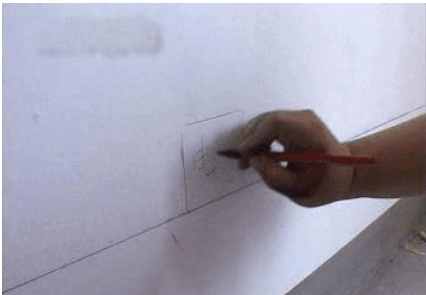

裝修水電施工圖（一）確定點位

首先根據家庭布線設計圖紙，結合牆上點位示意圖，用醒目標記標出各個暗盒位置。確保暗盒高度與電插座一致，多個暗盒之間保持至少 10 mm 距離，並標記所有出水口位置。

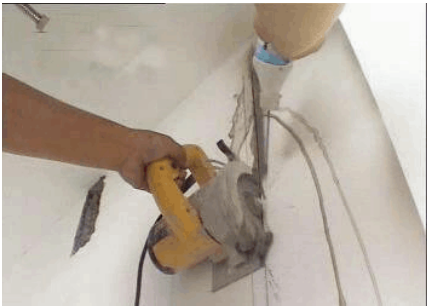

裝修水電施工圖（二）開槽

開槽涵蓋線槽與水管槽，寬度依材料而定。施工時需遵循以下原則：

• 路線最短
• 不破壞原有強電
• 不破壞防水層

要求橫平竖直、尺寸均勻，深度與寬度至少比材料寬 4 mm。

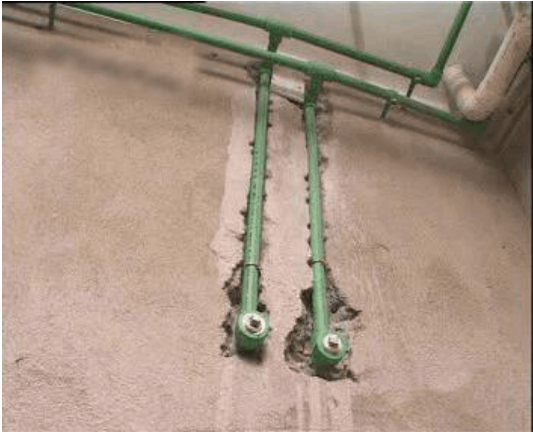

裝修水電施工圖（三）布線與水管

布線與布管時確保路線暢通，盡量少用彎頭。完成後務必測試，例如網線、電話線需確認通暢，避免後續返工損失。水管同樣要預留足夠長度的線頭，方便後續調整。

掌握以上原則後，你已能自行完成基礎的水電施工圖。如需更專業圖紙，可前往平台免費發布招標。
