水暖安裝圖解：規範步驟與注意事項

水暖安裝概說

水暖（地暖）為地板輻射采暖的常見形式，相較於電暖更兼具舒適性與環保性，並契合中醫「溫足而頂涼」的理論，是提升生活品質的選擇。家庭安裝需依據水暖安裝規範，以下藉由水暖安裝圖解說明關鍵步驟與注意事項。

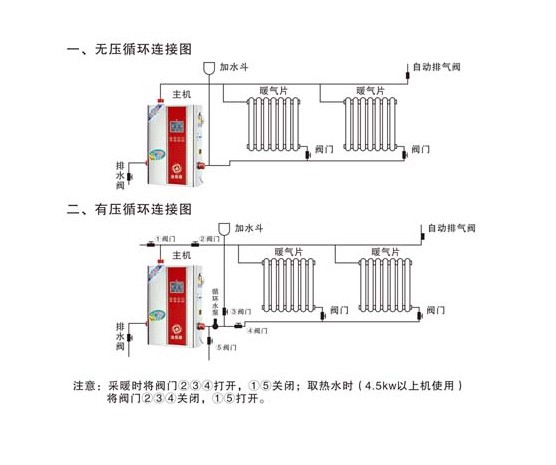

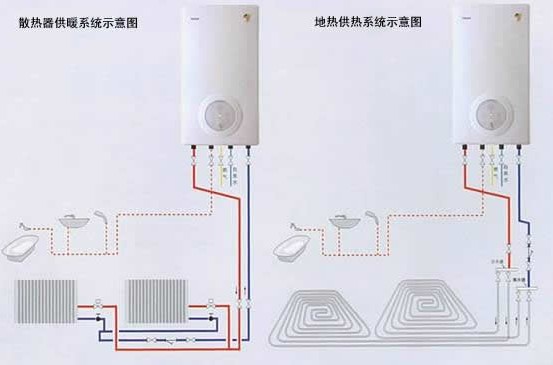

水暖與暖氣片的區別

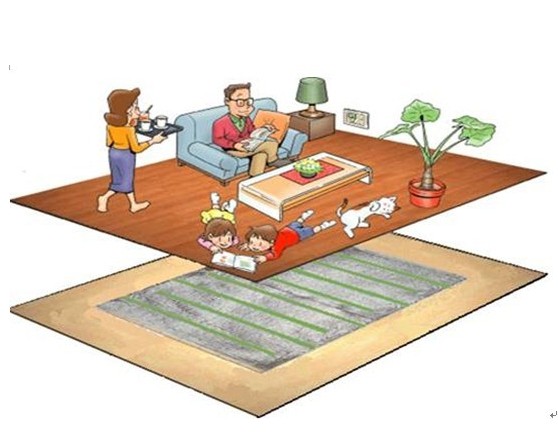

常見的水暖系統包含水地暖和暖氣片（散熱片）。其原理為利用地面蓄熱與熱量向上輻射，由下而上傳導，形成「腳底至頭部逐漸遞減」的溫度梯度，達到腳暖頭涼的舒適體感，契合中醫保健理論。

水暖安裝五大工程

完整的水暖系統包含以下工程：

• 給水工程
• 排水工程
• 供暖工程
• 通風與空調功能

以下將重點說明供暖工程之安裝規範。

水暖安裝規範步驟

步驟一：前期準備

在正式施工前，應確認設計圖紙並完成現場清理，確保基礎條件就緒。

步驟二：安裝準備

進場後清理施工現場，確認主機（壁掛爐）與分-集水器的安裝位置，為後續步驟打好基礎。

步驟三：全面安裝

先埋設溫控線並將分-集水器定位，安裝完成後即可進行地面保溫層與供熱管道的鋪設。

步驟四：鋪設保溫層

依尺寸裁切保溫板並鋪設，期間需預留管道空間。完成後加裝反射膜、鋼絲網（邊緣使用專用扎帶連接），最後進行管道安裝。

步驟五：鋪設管道

為減少熱量流失，分-集水器至房間的管道需套用專用保溫套。管道連接並固定後，確認整體迴路配置正確。

步驟六：打壓測試

向管道注入冷水後以壓力機測試，穩定壓力不低於6kg即表示密封良好，無洩漏風險。

注意事項

施工期間應密切關注細節，確保每一步驟符合水暖安裝規篔。完成安裝後，室內應能達到均勻且舒適的供暖效果。
