雙聯開關的工作原理與應用詳解

雙聯開關的簡介

雙聯開關分為雙聯單控開關和雙聯雙控開關兩類：

• 單聯：指一個按鈕
• 單控：只有一個觸點（常開或常閉），用於點動控制
• 雙控：有兩個觸點（常開與常閉），用於長動控制

這些開關均為帶彈簧的按鈕式結構。單控開關通過單點觸達實現通斷，而雙控開關可通過兩個不同位置同步切換電源狀態。

雙聯雙控則結合了兩組獨立控制系統，支持兩個不同位置對同一回路或兩個回路的照明進行同步或交叉控制，常見於樓梯間、長走廊等多點操作場景。

雙聯開關的工作原理

所謂「雙聯單控」，即在同一面板上配置兩個獨立單控按鈕，分別控制不同燈具；而「單聯雙控」表示兩個按鈕共同控制同一組照明設備。

核心功能特點：

• 單控開關：實現通與斷的簡單切換
• 雙控開關：支援「上通下斷」或「下通上斷」交叉邏輯

在實際應用中，雙控開關可實現以下場景：

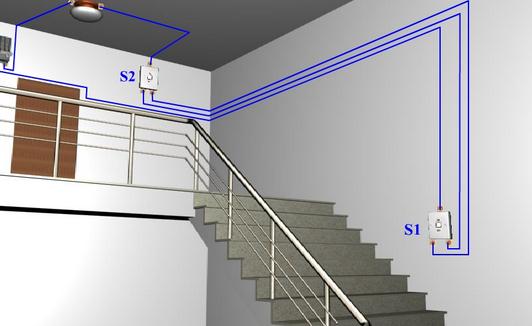

• 樓梯頂部與底部兩端分別控制走廊燈
• 雙回路照明系統的獨立或聯動控制

雙聯雙控開關的接線方法：

1. 線色標準：紅色代表火線，藍色為零線，綠色用於兩開關之間的來回控制線
2. 接線步驟：
   1. 將第一個雙控開關的中間接線柱連接到火線
   2. 第二個雙控開關的中間接線柱連接到燈頭（或螺口燈頭的中心舌片）
   3. 使用兩條綠色導線交叉連接兩開關的側面接線柱
   4. 零線直接接入燈頭的對應觸點

完成接線後，兩個控制點即可實現互不干涉的開關操作，確保使用靈活性與安全性。
