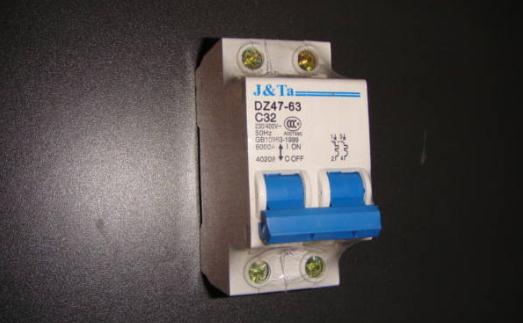

斷路器的工作原理與選擇指南

斷路器介紹

斷路器（Circuit Breaker）是一種能關合、承載和開斷正常回路條件下的電流，並能在規定時間內關合、承載和開斷異常回路條件（如短路、過載）下的電流的開關裝置。它集成了刀開關與過電流脫扣器的功能，是現代電路保護的核心設備。

斷路器的發展歷程

世界上最早的斷路器出現於1885年，當時是刀開關與過電流脫扣器的機械組合。1905年，具有自由脫扣機構的空氣斷路器問世。1930年代以後，隨著電弧原理的深入研究及各種滅弧裝置的發明，斷路器的機構逐漂臻於完善。1950年代末，電子元件興起帶動了電子脫扣器的應用；至21世紀，單片機技術的普及更進一步推動了智能型斷路器的發展。

斷路器的主要功能

斷路器可用於分配電能，對電動機等設備實行啟動與保護。當電路出現嚴重過載、短路或欠壓等故障時，它能自動切斷電路，從而防止設備損壞與安全事敀。其保護功能相當於熔斷器式開關、過熱繼電器及欠壓保護裝置的組合，且分斷故障電流後一般不需要更換零部件。

斷路器的類型

根據使用電壓等級，斷路器可分為高壓與低壓兩類。一般將3kV以上的電器設備劃分為高壓電器；低壓斷路器則廣泛應用于民與工業配電系統。

斷路器的選擇原則

在配電系統中，選擇適當額定電流規格的斷路器與配套導線至關重要。以下是基本選型要點：

• 常見電壓標準：居民用電為220V，工業用電為380V。
• 安全電壓限制在36V以下，安全電流不超過30mA。
• 照明回路由火線與零線構成；插座回路需增加地線以提升安全性。
• 走明線建議使用護套線或塑銅線配線槽；走暗管（隐蔽工程）必須使用塑銅線，保證散熱與防火性能。
• 強電與弱電線路需分槽布設，間距建議在50cm以上，並避免電視線與電話網線同槽，減少信號干擾。
• 電路與水管道應盡量避免交叉；若必須交叉，需保持垂直距離。
• 電路配管時，與煤氣管道保持1米以上距離，降低安全風險。

斷路器的工作原理

斷路器亦稱自動開關，其核心由操作機構、主觸點、自由脫扣機構、過電流與熱脫扣器、欠電壓脫扣器等組成。正常情況下，手動或電動操作使主觸點閉合，自由脫扣機構將觸點鎖定於合閘狀態。

當短路或嚴重過載發生時，過電流脫扣器的線圈產生磁力使銜鐵動作，觸動自由脫扣機構，瞬間斷開主電路。過載時，熱脫扣器內的雙金屬片因溫升產生彎曲，觸發脫扣機構。欠電壓保護則依賴於與電源並聯的欠電壓脫扣器，電壓異常時釋放銑鐵完成斷路。通過分励扣器，還可實現遠程控制操作。
