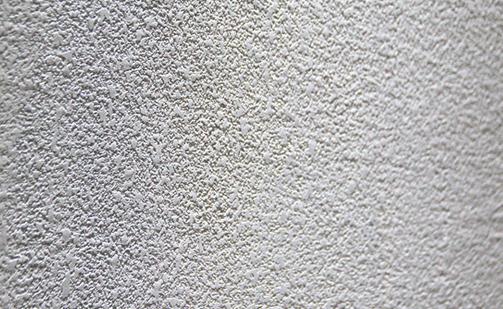

干粉涂料的施工工艺详解

干粉涂料的施工工艺

一、干粉涂料简介

干粉涂料是以水泥为无机胶凝材料、可再分散聚合物树脂粉末为成膜助剂，复合无机填料、颜料配制而成的无机与有机相结合的水泥基现代新型建筑装饰涂料。

其以水泥和水反应形成的水化产物（水泥石）为主要胶结材料，分散乳状聚合物树脂粉末的加入为薄涂层提供了近乎理想的性能。水泥的水化需要水分存在才能进行，而分散的聚合物粉末则通过失水成膜。水分失去时，聚合物粉末形成的薄膜覆盖表面微孔，阻止水分过度散失，保留的水分可供水泥进一步水化。聚合物在干燥环境成膜，水泥在有水条件下固化水化，两种体系的结合使涂膜产生最佳物理力学性能。同时，聚合物为粉状涂料带来更好的表面性能，在提高耐污染性的同时，保留了纯无机涂料原有的透气性。彩色干粉涂料能在湿度大或降雨情况下硬化，涂膜附着力、耐洗刷性能优异，耐候性好，适用于新老建筑物内外墙饰面涂刷。

二、干粉涂料的施工工艺

1. 保温墙面—布—浆保护层施工后，24h-48h内做干粉涂料。
2. 水泥砂浆墙面施工3天后做干粉涂料；要求水泥砂浆抹面不开裂。
3. 基面若干燥应洒水量均匀。
4. 干粉涂料配比：干粉涂料：水=100：20（重量比）。
5. 调配干粉涂料须有专人负责。
6. 干粉涂料加水量严格按要求调配，不允许多加水，以避免造成色差。配料后要求1h内用完。
7. 水为生活饮用水。
8. 将水称量后全部加入配料桶内，倒入约3/4干粉涂料，用手提式搅拌器（小于380转/分）充分搅拌均匀后，再倒入余下的干粉涂料，搅拌均匀，放置10-15分钟后，再重新搅拌均匀，约1分钟即可使用。
9. 施工干粉涂料要求平整，拉毛点均匀分布，每分隔框从左到右一次配料连续抹面拉毛；拉毛同一方向，拉毛用有机玻璃抹子。窗膀周边应使用专用干粉涂料。
10. 干粉涂料施工应作分割线，防止接缝抹痕，影响装饰效果。分格线做法包括：在水泥砂浆基面弹墨线，用无齿锯打出分格槽（宽20mm，深15-20mm）；或抹水泥砂浆墙面时直接做分隔缝；在保温基面EPS板粘贴后用开槽器在EPS板上做出分格槽。施工后按图弹线，用自粘带粘贴，抹干粉涂料，拉毛后将自粘带撕掉，涂料干燥后，沿边缘再贴自粘带抹涂料，拉毛后拆带，进行接缝处理。
