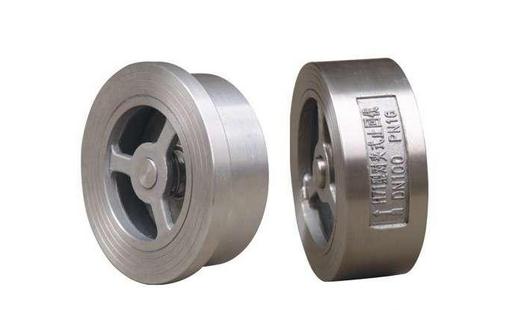

止回閥的工作原理與安裝指南

止回閥依賴介質流動自動開閉，用於防止介質逆流，亦稱逆止閥、單向閥。本篇詳述其工作原理、類型及安裝要點。

一、止回閥的安裝位置

止回閥應安裝在管道彎頭或垂直落差較大的位置，並在此處（通常為4處）設置，以防止回水對水表產生沖擊與水錘破壞。

二、常見類型與工作原理

1. 升降式止回閥

閥瓣沿閥體垂直中心線滑動，僅適合水平管道。閥體形狀與截止閥相似，流體阻力較大。介質順流時推力開啟閥瓣；停流時閥瓣靠重力落座，阻止逆流。直通式與立式兩種結構中，立式因進出口方向一致，阻力更小。

2. 旋啟式止回閥

圓盤狀閥瓣繞轉軸旋轉，內通道流線形設計使阻力低於升降式。適用于低流速、穩定流量的大口徑管路，脈動流則易影響密封。常分單瓣、雙瓣與多瓣型，以削弱停流或倒流時的水力沖擊。

3. 碟式止回閥

閥瓣圍繞銷軍旋轉，結構簡單但密封性較差，僅限水平管道使用。

三、總結：止回閥的核心作用

止回閥屬自動閥門，僅允介質單向流動。當正向流動壓力開啟閥瓣，反向流則由流體與閥瓣自重關閉閥座，防止泵反轉、容器泄壓及系統超壞。常用類型為旋啟式與升降式。
