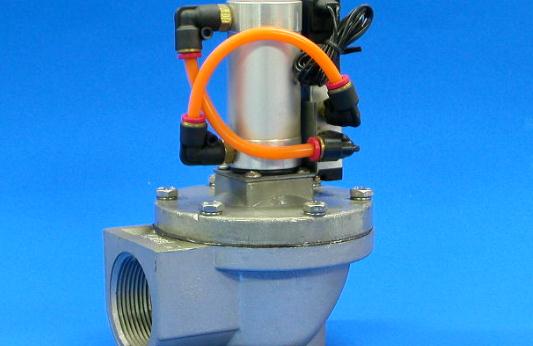

氣動閥型號與結構：工作原理與規格解析

氣動閥的簡介

氣動閥是借助壓縮空氣驅動的閥門。採購時僅規定型號、類別與工壓已不足以符合現行市場需求，因製造商為提升競爭力，普遍進行獨立設計與創新，形成企業標準與產品特色。因此在採購過程中，務必詳細提出技術要求，並與廠商協商共識，將其納入合同附檔，這對保障產品適用性至關重要。

氣動活塞執行機構

以壓縮空氣為動力來源，透過活塞運動帶動曲臂旋轉90度，從而實現閥門自動啟閉。主要構件包含調節螺栓、機體箱體、曲臂、氣缸體、氣缸軸、活塞、連桿及萬向軸。

氣動閥的工作原理

氣動調節閥由執行機構與調節機構兩部分構成：

• 執行機構：根據控制信號壓力產生推力，驅動調節機構動作。
• 閥體：直接與流體介質接觸，透過改變節流面積來調節流量。

控制流程為：電磁閥通電後，壓縮空氣進入氣室，推動閣膜與閥桿，進而開啟或關閉閥心。

型號與結構要點

1. 型號與規格

1. 型號須符合管道設計文件要求。
2. 型號命名應依據國標編號；企業標準需另附說明文件。
3. 工作壓力應≥管道實際工壓；關閉狀態下可承受1.1倍工壓不洩漏，開啟狀態下可承受2倍工壓。
4. 製造標準分國標(GB)、美標(ANSI)及日標(JIS)三類。
5. 完整描述應包含：規格尺寸、材質、連接方式、動作方式（雙作用/單作用）。

2. 型號與有效面積

• ZHA/B-22：350 cm²
• ZHA/B-23：350 cm²
• ZHAB-34：560 cm²
• ZHA/B-45：900 cm²
• ZHA/B-56：1400 cm²

3. 結構組成

• 執行機構：根據信號壓力輸出推力，帶動閥桿移動。
• 閥：直接與介質接觸，透過改變閥芯與閥座間的節流面積，調節介質流量。
