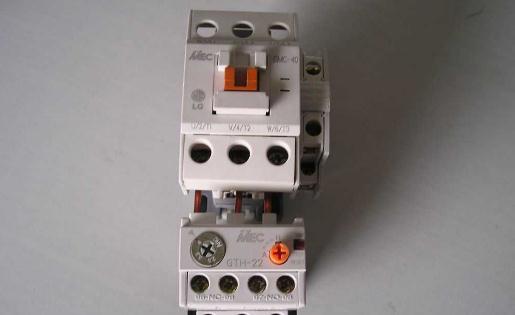

熱繼電器的作用與工作原理

熱繼電器的作用

熱繼電器是電動機過載保護的核心元件，利用電流熱效應與金屬膨脹原理，當電動機過載或出現異常導致溫度升高時，自動切斷電路，從而保護電動機安全。該元件具體實現以下兩項關鍵保護功能：

• 過載保護：當負電流超過設定值持續一段時間，導致金屬片膨脹變形至觸點斷開，切斷主電路與控制電路，防止電動機因長時間過載而損壞。
• 斷相保護：通過差動放大機構（內、外推桿系統）實現。正常運行時兩側受力平衡；一旦發生斷相，未受電相的雙金屬片冷區復位，導致內推桿右移，同時另兩相電流增大使外推桿左移，差動效應迅速觸動常閉觸點斷開，讓交流接觸器釋放，電動機即時停機。

熱繼電器的工作原理

熱繼電器主要由發熱元件、雙金屬片、觸點及調機構組成。發熱元件為串接在主電路的低阻值電阻絲；雙金屬片由兩種膨脹系數不同的金屬壓合而成。具體動作過程如下：

1. 正常運行時：通過額定電流，發熱元件產生穩定溫度，雙金屬片微曲但不觸發動作，觸點保持閉合，電動機正常工作。
2. 過載保護動作：過載時電流增長，發熱量上升，金屬片膨脹彎曲脫離扣板，導致常閉觸點斷開，控製電路失電，交流接觸器主觸點斷開，主電路切斷。
3. 特點：由於熱傳導與金屬彎曲需要時間，動作具有延遲特性，因此僅適用於過載保護，無法實現短路保護。

適用場景：熱繼電器體積小、結構簡單、成本低，是生產中應用最廣泛的過載保護元件，特別適合長時間、間歇性工作的異步電動機。
