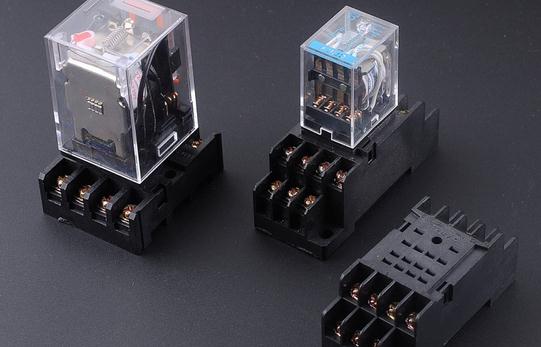

電磁繼電器的工作原理與應用

電磁繼電器的簡介

電磁繼電器是由電磁鐵、銜鐵、彈簧片、觸點等組成的，其工作電路由低壓控制電路和高壓工作電路兩部分構成。它能夠實現遠距離控制和自動化控制，在現代電氣系統中扮演重要角色。

如圖所示，A是電磁鐵，B是銜鐵，C是彈簧，D是動觸點，E是靜觸點。電磁繼電器工作電路可分為低壓控制電路和高壓工作電路。

控制電路由電磁鐵A、銜鐵B、低壓電源E1和開關組成；工作電路由小燈泡L、電源E2以及相當於開關的靜觸點、動觸點組成。當動、靜觸點未接通時工作電路斷開；觸點接通後電路閉合，負載（如小燈泡）得電運行。

電磁繼電器的操作過程

閉合開關S後，銜鐵被電磁鐵吸合，動觸點與兩個靜觸點同時接通，彈簧被壓縮，此時工作電路接通，負載（例如小燈泡L）即點亮。斷開開關S，電磁鐵喪失磁性，銜鐵在彈簧作用下復位，動觸點與靜觸點分離，工作電路斷開，負載停止工作。

電磁繼電器的應用

電磁繼電器可通過低電壓、弱電流控制高電壓、強電流，並實現遠距離操作與自動化控制，在各個領域應用廣泛：

• 家用電器：空調繼電器用於控制壓縮機、風扇和冷卻泵等電機的運行。
• 汽車電氣：包括啟動繼電器、喇叭繼電器、發電機與充電系統調節、信號閃光、燈光亮度、空調及窗戶升降控制等多種功能。
• 工業控制：通用交流繼電器由按紐或限位開關驅動，可控制電磁閥、大功率電機及指示燈等設備。

常開與常閉觸點

線圈未通電時處於斷開狀態的靜觸點稱為“常開觸點”；處於接通狀態的靜觸點稱為“常閉觸點”。這種特性使得電磁繼電器能靈活用於不同電路邏輯控制中。
