按鈕開關的工作原理與接線方法

按鈕開關（Push Button Switch）是電氣控制系統中常用的一種主令電器，主要通過按壓按鈕來切換電路狀態。

按鈕開關的結構與類型

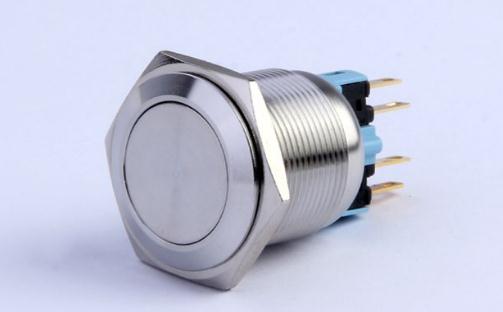

按鈕開關結構簡單、應用廣泛，通常由按鈕帽、復位彈簧、橋式觸頭和外殼組成。根據結構與功能的不同，可分為普通揿鈕式、蘑菇頭式、自鎖式、自復位式、旋柄式、帶指示燈式、帶燈符號式及鑰匙式等多種類型。^[1]

常見按鈕可實現單操作或雙操作，如單鈕、雙鈕、三鈕或組合型式，並可通過多元件串聯擴充觸點對數。部分型號具備自保持功能，按下後自動保持閉合狀態，需斷電後方可復位。

按鈕開關的基本控制功能

在電氣自動控制線路中，按鈕開關常用於手動發出控制信號，以操作接觸器、繼電器、電磁啟動器等埰件。^[1] 每一對觸點由一個常開（NO）與一個常閉（NC）觸點組成：按下按鈕時，常閉觸點斷開，常開觸點閉合，從而實現電路的切換。^[1]

常見應用包括啟動、停止、正反轉、變頻調速及機構互鎖控制。

按鈕開關的工作原理

按鈕開關通過機械壓力觸發動觸點與靜觸點的接合或分離，實現電路的通斷與換接。^[1] 其內部通常不依賴電磁吸附，而是依賴彈簧與杠杆機構完成動作傳遞；僅在具備輔助功能（如按燈顯示）時會集成電磁或電光元件。

按鈕開關怎麼接線？

以下為雙按鈕控制迴路的基本接線方法：^[1]

1. 將電源正極接入按鈕 1 的長閉觸點一端；
2. 該長閉觸點另一端連線至繼電器控制線圈端子 1；
3. 從繼電器控制線圈端子 2 引出兩條分支：
   - 一條接至繼電器的長開輔助觸點，該觸點另一端接電源負極；
   - 另一條接至按鈕 2 的長開觸點，該觸點另一端亦接電源負極。

此接線方式可實現“按下按鈕 2 啟動、按鈕 1 停止，並在停電後自動斷開”的控制邏輯。
