行程開關是什麼？工作原理與應用全解

行程開關是什麼？

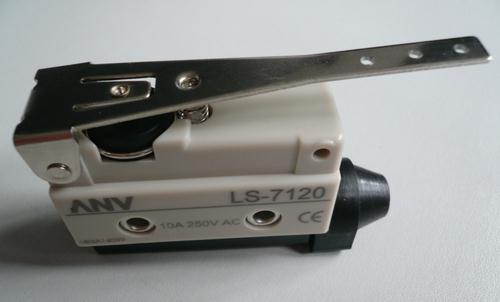

行程開關（Position Switch），又稱位置開關或限位開關，是一種根據機械運動部件的行程位置自動切換電路的電器。它在電氣控制系統中主要用於實現順序控制、定位控制與位置狀態檢測，同時提供機械設備的行程限制與安全保護。

行程開關通常由操作頭、觸點系統和外壳組成。通過將其安裝在機械預定位置，當運動部件上的模塊撞擊開關的滾輪或直接壓觸活動桿時，觸點系統會發生動作（閉合或斷開），從而改變電路狀態，達到控制目的。

行程開關的動作原理與按鈕類似，但它依賴機械運動自動觸發，而非手動操作。

行程開關的主要作用

行程開關在日常生活與工業自動化中都有廣泛應用：

日常生活應用

• 家電控制：在洗衣機與錄音機（影像設備）中，用於快進/倒帶完成時自動停止，或在自動門系統中控制開關門與速度。
• 位置檢測：檢測機械運動是否達到預設端點，並觸發保護或停止動作。

工業應用

• 機械位移信號化：將機械位移轉換為電信號，改變電動機運行狀態，實現自動化流程。
• 工業自動化：在機床、起重機、電梯、生產線等設備中，與其他控制元件配合，實現精確的行程控制、終端限位保護與自動換向。

例如，在自動運料小車系統中，行程開關可控制小車到達終點後自動翻料並返回，實現連續生產流程，大幅提升效率並減少人力依賴。

行程開關工作原理

滾輪式行程開關

當機械擋鐵壓至滾輪上時，傳動槓與轉軸隨之旋轉，凸輪推動撞塊移動，觸點系統在機構作用下快速動作。擋鐵移開後，復位彈簧使開關恢復初始狀態。這類開關可自動恢復，常見於單輪式結構；雙輪旋轉式則需反向運動撞擊另一滾輪才能復位。

直動式行程開關

其動作類似按鈕，由運動部件直接壓觸活動桿觸發，並在彈簧力作用下復位。適用於運動速度較快的場景（推薦速度大於 0.4 m/min），不適用於低速或頻繁點動的場合。
