靈敏電流計的工作原理是什麼

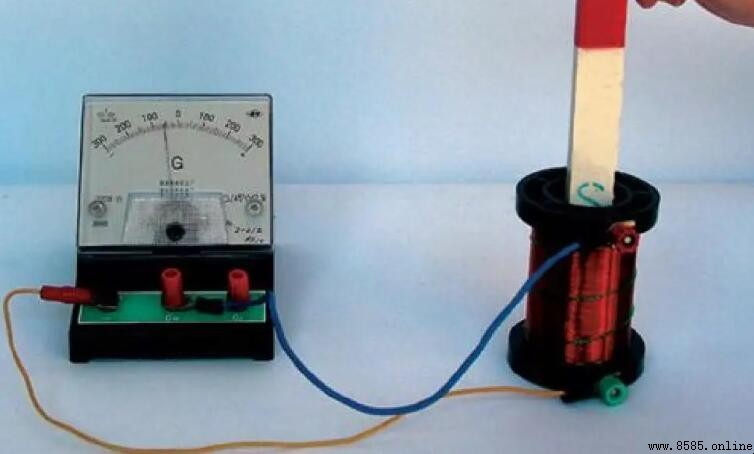

靈敏電流計常用於學生實驗或實驗室檢查直流電路中微弱的電流或微小電壓，是一種高靈敏度的磁電式儀表。那麼，靈敏電流計的工作原理是什麼呢？

當線圈中通有電流 I_S 時，由於氣隙磁場的作用產生電磁力矩，迫使線圈發生偏轉。線圈在偏轉過程中，支撐它的張絲會產生扭曲變形，並同時產生一個與電磁力矩方向相反的彈性回復力矩，且該力矩與線圈的偏轉角成正比。

當電磁力矩與彈性回復力矩達到平衡時，線圈停在平衡位置 a₀。此時滿足：

NSBI_g = Dab

式中：

• N：線圈匝數
• S：線圈面積
• B：氣隙磁感應強度
• D：張絲扭轉系數
• I_g：通過電流計的電流

由上式可得平衡偏轉角 a₀ = NSBI_g / D = S_iI_g。其中，比例係數 S_i = NSB / D，定義為電流計的電流靈敏度；其倒數 1/S_i 則稱為電流計常量。

以上即為靈敏電流計的工作原理概說。
