水力控制閥型號與安裝要點

水力控制閥主要類型包括浮球閥（100X）、減壓閥（200X）、緩閉止回閥（300X）、流量控制閥（400X）、洩壓持壓閥（500X）、電動控制閥（600X）、水泵控制閥（700X）、壓差旁通控制閥（800X）和緊急關閉閥（900X）。根據結構型式，可分為膜片式與活塞式兩類。活塞式適用於高壓環境，但由於其動作靈活性較低、加工要求高，且需清潔無顆粒的介質，否則易導致活塞卡死且維修困難，因此應用相對較少。

安裝建議：水力控制閥宜水平安裝，閥蓋方向向上。消防給水系統的減壓閥後需配置排水設施。自動噴水滅火系統若需減壓，減壓閥應設置於報警閥前，並與單個報警閥配套使用；多個報警閥共用時則需設備用減壓閥。熱水供應工程應專門選用熱水型減壓閥。

在采用干管循環（半循環）或立管循環（全循環）的熱水系統中，減壓閥的設置需確保各分區回水管在匯合點處壓力平衡，以避免破壞熱水循環系統。

水力控制閥工作原理

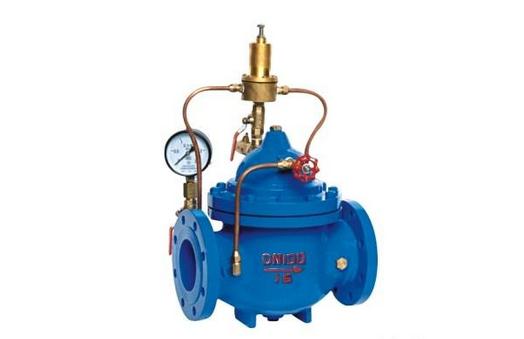

水力控制閥以管道介質壓力為動力，實現啟閉與調節功能。主要由主閥、導管、針閥、球閥及壓力表等組成。可根據不同用途與場景，演變為遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、洩壓閥、電動控制閥及緊急關閉閥等多種形式。導閥隨介質液位與壓力變化而動作，透過多種組合方式，使主閥實現對水位、壓力及流量的獨立或複合調節。

由於主閥結構類似截止閥，全開時壓力損失較大，且開度越接近全閉狀態，損失系數增長越劇烈，因此閥門口徑越大時這一現象越明顯。為減少水擊沖擊，接近閥瓣的動作應適當加速；接近全閉時則宜緩慢動作，閥瓣上可設置節流裝置。此外，先導閥的節流與動作部件不宜採用過小孔径的孔口，並應加設過濾網、定期檢修及預留旁通管路，以確保穩定運行。導閥與活塞式或膜片式工作原理相同，均依賴上下游壓力差，由導閥控制隔膜或活塞的液壓式差動操作，實現全開、全關或調節狀態的自動控制。
