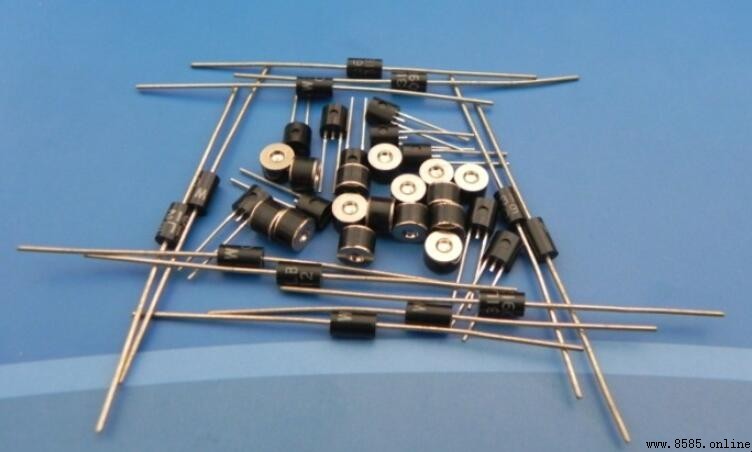

選用半導體放電管的注意事項

半導體放電管是一種過壓保護器件，利用晶閘管原理製成，通過PN結擊穿電流觸發導通，可承受大浪涌電流或脈沖電流。在選用時需注意以下要點：

1. 最大瞬間峰值電流（IPP）必須符合通訊設備標準。例如，FCC Part68A類型要求IPP大於100A；Bellcore 1089要求IPP大於25A。
2. 轉折電壓（VBO）必須低於被保護電路允許的最大瞬間峰值電壓，以確保及時導通保護。
3. 功耗限制：導通狀態下的耗散功率P必須小於額定功率Pcm（Pcm = K × VT × IPP），其中波形係數K取決於短路電流波形：指数波為1.00、方波為1.4、正弦波為2.2、三角波為2.8。
4. 反向擊穿電壓（VBR）必須高於被保護電路的最大工作電壓。例如：
   • 在POTS應用中，最大振鈴電壓峰值（150V × 1.41）加上直流偏壓峰值（56.6V）為268.8V，應選VBR > 268.8V的器件。
   • 在ISDN應用中，最大DC電壓（150V）加信號電壓（3V）為153V，應選VBR > 153V的器件。
5. 維持電流（IH）與復位能力
